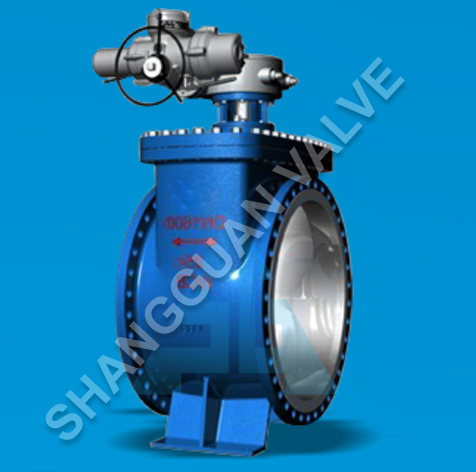

DS343H上装式双向密封蝶阀
上装式双向密封蝶阀适用于介质温度-29℃—600℃，公称压力为0.6～2.5MPa的介质为水、蒸汽、油品、热空气、腐蚀性等管道上，以达到截断流体和调节介质流量的目的，是各种管路上的最佳启闭机构。上装式硬密封蝶阀控制方式：蜗轮蜗杆、电动、气动、管网型
产品特点
1． 新型上装式结构解决了传统偏心蝶阀不能在现场维修的问题。按照原过去多层次三偏心蝶阀，当密封圈受损伤时，需要运回生产厂家维修或记一台蝶阀报废。上装式蝶阀无须从管线上拆下，只需花极少的时间打开阀盖便能连同阀杆和蝶板一起从阀体内腔中
取出进行修复或更换密封圈，接着盖上阀盖密封上口，即可实现阀门在维修期间可以不影响管道系统的正常运行，使维修阀门造
成的效益损失降低到最小程度；
取出进行修复或更换密封圈，接着盖上阀盖密封上口，即可实现阀门在维修期间可以不影响管道系统的正常运行，使维修阀门造
成的效益损失降低到最小程度；
2． 具备多层次三偏心金属硬密封蝶阀的全部优良性能；
3． 可靠的密封功能，可达气密封无泄露；
4． 蝶板流线型设计，具有强度高，过流面积大，流阻小，节省能源。
上装式蝶阀工作原理：
上装式硬密封蝶阀主要由阀体、阀盖、蝶板、阀轴、阀体密封圈、蝶板密封圈、轴套、底盖、驱动装置等组成。通过旋转蝶阀手轮，带动蜗杆蜗轮转动，蜗轮驱动阀杆与蝶板，相对于阀体在90度范围内自由转动，以达到上装式蝶阀开启与关闭，从而也就实现调节介质的流量和截断流体的目的，本蝶阀按顺时针方向旋转手轮为关闭。
硬密封蝶阀执行标准
1． 阀门设计、制造按照：GB/T12238-1989《通用阀门 法兰和对夹连接蝶阀》、JB/T8527-1997《金属密封蝶阀》；
2． 阀门压力试验按照：GB/T13927-1992《通用阀门 压力试验》、JB/T9092-1999《阀门的检验与试验》；
3． 阀门结构长度按照：GB/T12221-2005《金属阀门 结构长度》；
4． 法兰连接尺寸按照：GB/T9113.1-2000《平面、凸面整体钢制管法兰》。
2． 阀门压力试验按照：GB/T13927-1992《通用阀门 压力试验》、JB/T9092-1999《阀门的检验与试验》；
3． 阀门结构长度按照：GB/T12221-2005《金属阀门 结构长度》；
4． 法兰连接尺寸按照：GB/T9113.1-2000《平面、凸面整体钢制管法兰》。
|
上装式蝶阀零件名称
|
上装式蝶阀材料名称
|
|
阀体、阀盖、蝶板
|
WCB、铬镍钛钢、铬钼钢
|
|
阀座密封圈
|
不锈钢、6号
|
|
阀 轴
|
13Cr、铬镍钛钢、铬钼钢
|
|
蝶板密封圈
|
铬镍钛钢、铬钼钢
|
|
填 料
|
柔性石墨
|
|
轴 套
|
复合套
|
|
填料压盖
|
WCB、、铬镍钛钢、铬钼钢
|
|
支 架
|
WCB、碳素结构钢
|
