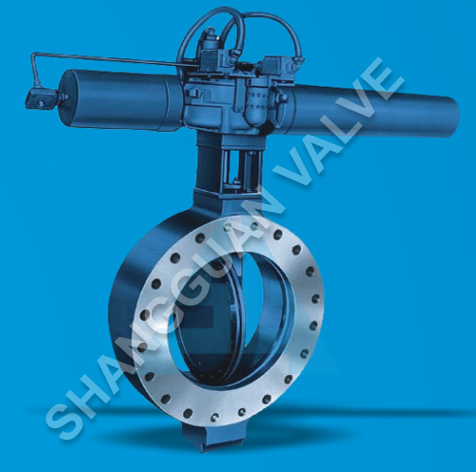

    0.5秒切断快关阀

    0.5秒切断快关阀

    一:0.5秒快速切断蝶阀概述

        0.5秒快速关闭阀<又称:0.5秒电液联动快速关闭阀>主要应用于汽轮机抽气管路、高炉煤气余压发电装置(TRT) 等高安全等级系统,以及介质为海水、污水、烟气、空气、油品等工业管网上作紧急切断阀用。

    本0.5秒快关阀广泛用于冶金行业高炉煤气管网系统上,防止管内煤气回火;在电力行业为了防止汽轮机组甩负荷时汽轮机内的压力突然降低,抽气管和各加热器内蒸汽倒入汽轮机内而造成将汽轮机叶片打碎、损坏汽轮发电机的恶性事故,在此作紧急切断阀用。0.5秒快关阀在系统出现危险工况时,能在0.5秒钟内实施紧急关阀,实现管路的可靠截止。0.5秒快关液控蝶阀有效防止汽机尾部蒸汽和冷凝水倒灌,保护汽轮机组的安全。

    二:0.5秒快关阀特点:

    1、快速关闭时间可达O.5秒,紧急切断安全可靠。

    2、三偏心金属密封结构,启闭轻便灵活,密封零泄露。

    3、常温介质可选用双偏心软密封结构,造价低,密封可靠。



    4、关阀末端缓冲,有效避免阀门惯性中击。


    5、0.5秒快关阀可以用弹簧实现快关,也可以用蓄能器实现快关,两种型式异曲同工,同样安全可靠。

    三:0.5秒快速切断阀主要部分零件材料名称:

    1、阀体; 2、杠杆; 3、重锤; 4、摇臂; 5、行程开关; 6、墙板 7、开度电位器; 8、电机;9、油泵;10、蓄能器;11、耐震压力表12、低压力开关;13、高压力开关;14、电磁阀i1 5、截止阀(常开) 16、流量控制阀;17、溢流阀;1 8、手动泵;1 9、截止阀(常闭) 20、电气控制箱;21、快关调节阀;22、快慢角度调节23、慢关调节阀;24、油缸

     四:秒电液联动快速关闭蝶阀结构与特点

    1、本0.5秒快关阀主要由阀门、液压站、快关执行装置、PLC智能电控箱及特制行程反馈装置等组成;

    2、精加工齿轮齿条式液压执行器,结构紧凑,运行平稳,安全可靠;

    3、PLC智能电气控制系统,自动化程度高,可远程、本地控制系统;

    4、采用国际知名品牌自动化元件,产品性能优越,质量可靠;

    5、0.5秒快关阀正常启闭动力源一般由配套液压泵站提供,也可来源于汽轮机主机液压站;

    6、系统动力电源为380V,控制电源为AC220V、DC220V、DC110V以及其他电源等级;

    7、0.5秒紧急快速切断阀采用三偏心多层次金属硬密封蝶阀,耐高温、启闭灵活、轻松,密封可靠.

    五:主要技术参数:

    开阀时间:10~90秒(可调);

    正常关阀:10~90秒(可调);

    快速关阀:0.3~0.8秒;

    全开状态最小流阻系数:0.1;

    动力电源:AC380V;

    可选控制电源:AC220V、DC220V、DC110V、DC24V;

    可控制动作:开阀、关阀、停止、15度游动、快关、远程故障联锁快关;
