双向流硬碰硬旋球阀

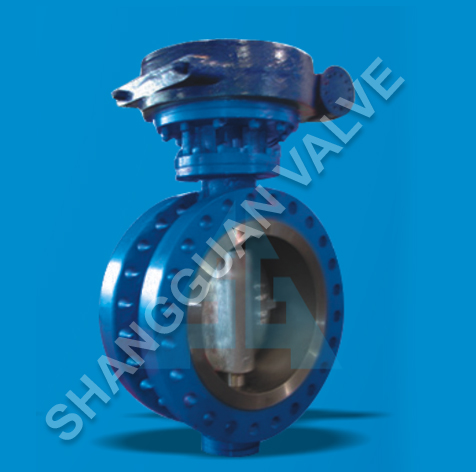

双向高压金属硬密封蝶阀，该阀门采用新型的“斜置椭圆蝶板径向动平衡密封结构",可靠地实现了金属硬密封蝶阀正反双向密封零泄漏，特别适应反向密封要求高的工程，是真正具有国际领先水平的高科技产品。高性能双向金属密封蝶阀广泛应用于冶金、水电、热电、热力、城市给排水、农田排灌等行业，使用介质为煤气、蒸汽、空气、水等，在管道系统中，作截断或连通介质用。
产品特点:
双向高压金属硬密封蝶阀主要有阀体、蝶板、阀轴、阀体密封圈、轴、自润滑轴承、驱动装置等组成，具有以下特点：
1.结构独特、型小轻便、操作方便。
2.采用三维偏心结构，蝶板、阀座密封面加工精度高。蝶板在开启的瞬间，密封面完全脱离。蝶板在关闭的过程中几乎无摩擦，关闭轻便。具有越关越紧自锁功能，自密封性能、密封性能稳定可靠。
3.密封副（蝶板密封圈--阀体密封圈）材料为不锈钢，经过特殊处理，具有金属硬密封和弹性密封的双重优点，抗腐蚀、耐磨损、耐高温，使用寿命长。
4.采用了“径向动平衡密封结构”设计，使蝶板开启阻力极小并可靠地实现了蝶阀进出口双向密封零泄漏。启闭过程中蝶板密封面沿360°圆周各点可以瞬间快速完成,快速准确的实现了关闭接触自动相吻合的密封动作.
5.蝶板流向型设计,具有强度高,过流面积大,流阻小,节省能源.
6.可靠的双向密封功能,是管道系统中要求双向切断的首选产品,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方案安装.


新老密封比较：

比较项目	新结构（图1）	传统结构（图2）	比较结果
正向密封性能	1.1PN 零泄漏	1.1PN 零泄漏	新老密封性能同样高
反向密封性能	1.1PN 零泄漏	0.5PN 零泄漏	新结构反向密封性能高
操作扭矩	径向平衡H=0， e值小，蝶板动 平衡，阀门启 闭操作扭矩极 小，操作轻松 自由	径向平衡≠0，且 很大，e值比较大， 蝶板不能动平衡， 阀门启闭操作扭矩 大，操作费力	新结构操作轻松节约能源
蝶板径向动平衡	近似平衡，双向 密封性能可靠	极不平衡，反向 密封性能极低	新结构蝶板关闭状态动平衡 性能好，易实现反向密封
结构先进程度	采用蝶板动平衡 原理H=0，e值取 最小可靠值，三 维偏心椭圆金属 硬密封原理	蝶板径向极不平衡 H≠0，e值较大， 三维偏心椭圆密封 原理	新结构先进，双向承压
使用寿命	密封面损耗 极小，寿命长	密封面损耗较小	新结构寿命较长

工作原理:
高性能双向金属硬密封蝶阀通过各种驱动装置带动阀轴旋转,通过销轴带动蝶板在90°范围内旋转,使蝶板处于开启或关闭状态,从而达到连通或截断截止的目的.
主要性能规范

公称压力（MPa）	0.6	1.0	1.6	2.5	4.0	6.4	10.0
强度试验压力（MPa）	0.9	1.5	2.4	2.75	5.0	9.6	15.0
密封试验压力（MPa）	0.66	1.1	1.76	3.75	4.4	7.04	11.0
气密封试验压力（MPa）	0.6
适用温度	碳钢：-29℃～425℃，球墨铸铁（Q)：-29℃～350℃，铬镍钛钢（R、P）：≤200℃， 铬钼钢（I）：≤550℃，铬硅钼钢（II）:≤850℃
适用介质	碳钢、球墨铸铁（Q）：水、空气、天然气、油品等非腐蚀性或弱腐蚀性介质 铬镍钛钢（R、P）：硝酸类或醋酸类等腐蚀性介质 铬钼钢（I）：高温石油介质 铬硅钼钢（II）:高温腐蚀性介质
驱动方式	涡轮传动、电动、气动、液动、管网

主要零件材料

零件名称	材料名称
阀体、蝶板	WCB、碳素结构钢、铬镍钛钢、铬钼钢、铬硅钼钢、球墨铸铁
阀座密封圈	不锈钢、6号
阀轴	13Cr、铬镍钛钢、铬钼钢、铬硅钼钢
蝶板密封圈	铬镍钛钢、铬钼钢、铬硅钼钢
填料	柔性石墨、夹织物橡胶

执行标准:
1.设计、制造按照GB/T12238-89、JB/T8527-97标准执行。
2.阀门试验按照GB/T13927-92、JB/T9092-99标准执行。
3.阀门的结构长度按照GB/T12221-2005标准执行。
