双向流硬碰硬旋球阀

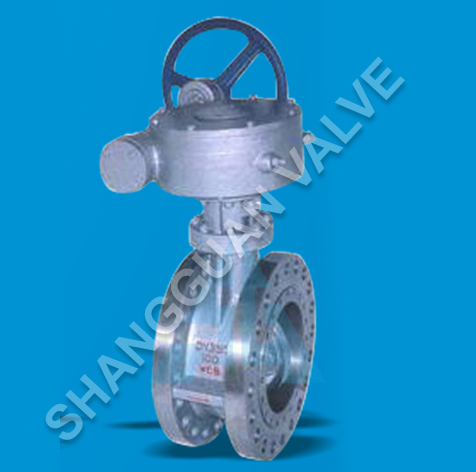

双向高压金属硬密封蝶阀，该阀门采用新型的“斜置椭圆蝶板径向动平衡密封结构",可靠地实现了金属硬密封蝶阀正反双向密封零泄漏，特别适应反向密封要求高的工程，是真正具有国际领先水平的高科技产品。高性能双向金属密封蝶阀广泛应用于冶金、水电、热电、热力、城市给排水、农田排灌等行业，使用介质为煤气、蒸汽、空气、水等，在管道系统中，作截断或连通介质用。
产品特点:
双向高压金属硬密封蝶阀主要有阀体、蝶板、阀轴、阀体密封圈、轴、自润滑轴承、驱动装置等组成，具有以下特点：
1.结构独特、型小轻便、操作方便。
2.采用三维偏心结构，蝶板、阀座密封面加工精度高。蝶板在开启的瞬间，密封面完全脱离。蝶板在关闭的过程中几乎无摩擦，关闭轻便。具有越关越紧自锁功能，自密封性能、密封性能稳定可靠。
3.密封副（蝶板密封圈--阀体密封圈）材料为不锈钢，经过特殊处理，具有金属硬密封和弹性密封的双重优点，抗腐蚀、耐磨损、耐高温，使用寿命长。
4.采用了“径向动平衡密封结构”设计，使蝶板开启阻力极小并可靠地实现了蝶阀进出口双向密封零泄漏。启闭过程中蝶板密封面沿360°圆周各点可以瞬间快速完成,快速准确的实现了关闭接触自动相吻合的密封动作.
5.蝶板流向型设计,具有强度高,过流面积大,流阻小,节省能源.
6.可靠的双向密封功能,是管道系统中要求双向切断的首选产品,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方案安装.


新老密封比较：





比较项目	新结构（图1）	传统结构（图2）	比较结果
正向密封性能	1.1PN 零泄漏	1.1PN 零泄漏	新老密封性能同样高
反向密封性能	1.1PN 零泄漏	0.5PN 零泄漏	新结构反向密封性能高
操作扭矩	径向平衡H=0， e值小，蝶板动 平衡，阀门启 闭操作扭矩极 小，操作轻松 自由	径向平衡≠0，且 很大，e值比较大， 蝶板不能动平衡， 阀门启闭操作扭矩 大，操作费力	新结构操作轻松节约能源
蝶板径向动平衡	近似平衡，双向 密封性能可靠	极不平衡，反向 密封性能极低	新结构蝶板关闭状态动平衡 性能好，易实现反向密封
结构先进程度	采用蝶板动平衡 原理H=0，e值取 最小可靠值，三 维偏心椭圆金属 硬密封原理	蝶板径向极不平衡 H≠0，e值较大， 三维偏心椭圆密封 原理	新结构先进，双向承压
使用寿命	密封面损耗 极小，寿命长	密封面损耗较小	新结构寿命较长



    本蝶阀采用高性能复合材料密封副r或者堆焊合金钢密封副、零泄漏、长寿命。独创的浮动阀座结构确保了阀门的双向密封，彻底解决了偏心蝶阀只能单向密封的问题。本蝶阀即有三偏心蝶阀的所有优点，又具有高可靠的双向密封。
