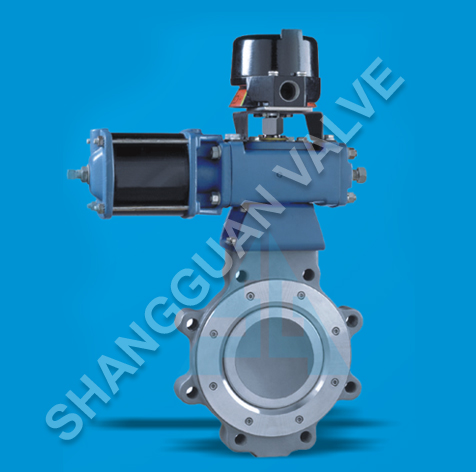

美标凸耳高性能蝶阀
美标 高性能蝶阀是我公司工程技术人员研制开发的新一代高性能产品，其性能已处于国内外先进水平、广泛适用于低压、中压、高压、钢铁治金、石油、化工、电力等工业管道上作截断或调节介质流量用。该帆门采用三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀耕具使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐腐蚀、使用寿命长。
美标高性能凸耳蝶阀主要技术参数
|
公称通经 |
DN（in） |
2"-36" |
2"-36" |
|
公称压力 |
PN（MPa） |
150LB |
300LB |
|
实验压力Ps（MPa） |
强度试验 |
3.0 |
7.5 |
|
密封试验 |
2.2 |
5.5 |
|
|
适用介质 |
水、蒸汽、油品、酸碱类、海水等 |
||
|
适用温度 |
-40～425℃ |
||
美标高性能凸耳蝶阀主要零件材料
|
名称 |
材料 |
|
阀体 |
WCB、CFB、CF8M |
|
阀板 |
WCB、CFB、CF8M |
|
帆杆 |
304、316、1Cr13 |
|
密封套 |
316、304 |
|
填料 |
柔性石墨、氟塑料 |
美标高性能凸耳蝶阀主要连接尺寸
|
型号 |
英寸 |
L |
L1 |
D |
D1 |
D2 |
H2 |
H1 |
H |
M |
Z-d |
||||||||
|
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
||||
|
D315W/F 连 接 尺 寸 |
2" |
1.72 |
43 |
4.25 |
108 |
6.00 |
152 |
4.75 |
120.5 |
3.62 |
92 |
4.33 |
110 |
11.02 |
280 |
13.58 |
345 |
M18 |
4-19 |
|
3" |
1.93 |
49 |
4.50 |
114 |
7.50 |
190 |
6.00 |
152.5 |
5.00 |
127 |
4.92 |
125 |
12.40 |
315 |
14.96 |
380 |
M18 |
4-19 |
|
|
4" |
2.20 |
56 |
5.00 |
127 |
9.00 |
229 |
7.50 |
190.5 |
6.19 |
157 |
5.70 |
145 |
13.78 |
350 |
16.34 |
415 |
M20 |
8-19 |
|
|
5" |
2.50 |
64 |
5.50 |
140 |
10.00 |
254 |
8.50 |
216 |
7.32 |
186 |
6.50 |
165 |
15.35 |
390 |
17.91 |
455 |
M20 |
8-22 |
|
|
6" |
2.75 |
70 |
5.50 |
140 |
11.00 |
279 |
9.50 |
241.5 |
8.50 |
216 |
6.89 |
175 |
17.91 |
455 |
21.45 |
545 |
M20 |
8-22 |
|
|
8" |
2.80 |
71 |
5.90 |
150 |
13.50 |
343 |
11.75 |
298.5 |
10.62 |
270 |
8.26 |
210 |
20.67 |
252 |
24.21 |
615 |
M24 |
8-22 |
|
|
10" |
3.00 |
76 |
6.30 |
160 |
16.00 |
406 |
14.25 |
362 |
12.75 |
324 |
9.84 |
250 |
23.81 |
605 |
27.36 |
695 |
M24 |
12-25 |
|
|
12" |
3.38 |
86 |
4.00 |
178 |
19.00 |
483 |
17.00 |
298.5 |
15.00 |
381 |
11.24 |
285 |
28.74 |
730 |
32.78 |
830 |
M27 |
12-25 |
|
|
14" |
3.63 |
92 |
4.20 |
190 |
21.00 |
533 |
18.75 |
362 |
16.25 |
413 |
12.60 |
320 |
31.50 |
800 |
35.43 |
900 |
M27 |
12-29 |
|
|
16" |
4.00 |
102 |
8.50 |
216 |
23.00 |
597 |
21.25 |
432 |
18.50 |
470 |
13.98 |
355 |
34.25 |
840 |
38.58 |
980 |
M30 |
16-29 |
|
|
18" |
4.50 |
114 |
8.74 |
222 |
25.00 |
635 |
22.75 |
476 |
21.00 |
533 |
14.96 |
380 |
36.22 |
920 |
40.55 |
1030 |
M30 |
16-32 |
|
|
20" |
5.00 |
127 |
9.00 |
229 |
27.50 |
399 |
25.00 |
540 |
23.00 |
584 |
16.34 |
415 |
39.37 |
1000 |
43.70 |
1110 |
M33 |
20-32 |
|
|
24" |
6.06 |
154 |
10.50 |
267 |
32.00 |
813 |
29.50 |
578 |
27.25 |
692 |
18.70 |
475 |
45.51 |
1155 |
51.37 |
1305 |
M33 |
20-35 |
|
|
30" |
6.50 |
165 |
11.50 |
292 |
38.75 |
985 |
36.00 |
635 |
33.75 |
857 |
22.38 |
580 |
54.13 |
1375 |
60.03 |
1525 |
M39 |
28-35 |
|
|
32" |
7.50 |
190 |
12.50 |
318 |
41.75 |
1060 |
38.50 |
749.5 |
36.00 |
914 |
24.80 |
630 |
56.50 |
1435 |
62.40 |
1585 |
M39 |
28-41 |
|
|
36" |
8.00 |
203 |
13.00 |
330 |
46.00 |
1168 |
42.75 |
914 |
40.25 |
1022 |
26.77 |
680 |
62.40 |
1585 |
69.48 |
1765 |
M20 |
32-41 |
|
