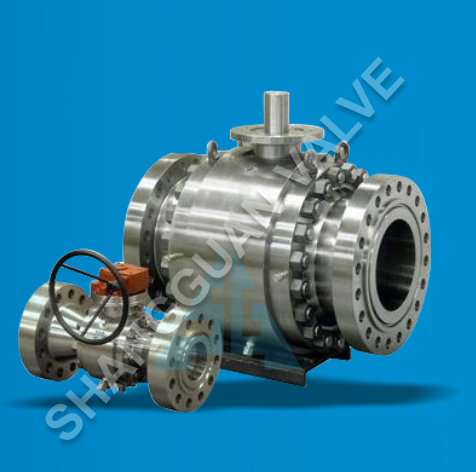

双向流硬碰硬旋球阀

   固定锻钢高压球阀适用于Class 150～600Lb，工作温度<150℃的长输管线和一般工业管线，其安全、耐恶劣环境性等的设计均已进行特殊考虑，适用于水、油品、蒸汽等介质。
产品结构特点
    1、阀门中腔停滞的压力异常超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。
    2、当万一发生火灾或由于异常升温使阀座密封圈烧损或软化时，在弹簧和介质压力作用下，使支撑圈球面部位和球体形成金属对金属接触，达到暂时密封作用，阻止了火灾进一步扩大，符合API 6FA的规定。
    3、填料压盖部位密封采用PTFR填料和0形密封圈双重密封圈，特别适用于气体介质，填料装在填料盘内，可随时采用摩擦系统低的新型SF型自润滑滑动轴衬，减低操作力矩。

零件名称	材料
材料代号	Ｃ	Ｌ	Ｐ	Ｒ
阀体　阀盖	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球体	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
阀座密封面	PTFE、碳素纤维＋PTFE、对位聚苯
螺柱　螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料	Ｖ型PTFE、柔性石墨

公称压力PN （Class）	公称通径 DN	L		d1		D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
		RF	BW	全通径	缩径
1.6	25	127	165	25	-	115	85	65	-	2	-	14	4-14	-	75
	32	140	178	32	-	135	100	78	-	2	-	16	4-18	-	85
	40	165	190	40	-	145	110	85	-	3	-	16	4-18	-	95
	50	178	216	50	-	160	125	100	-	3	-	16	4-18	-	107
	65	190	241	65	-	180	145	120	-	3	-	18	4-18	-	142
	80	283	283	80	65	195	160	135	-	3	-	20	8-18	-	152
	100	305	305	100	80	215	180	155	-	3	-	20	8-18	-	178
	125	356	381	125	100	245	210	185	-	3	-	22	8-18	-	252
	150	394	457	150	125	280	240	210	-	3	-	24	8-23	-	272
	200	457	521	200	150	335	295	265	-	3	-	26	12-23	-	398
	250	533	559	250	200	405	355	320	-	3	-	26	12-25	335	495
	300	610	625	300	250	460	410	375	-	4	-	30	12-25	385	580
	350	686	762	350	300	520	470	435	-	4	-	34	16-25	430	625
	400	762	838	400	350	580	525	485	-	4	-	36	16-30	470	720
	450	864	914	450	350	640	585	545	-	4	-	40	20-30	-	-
	500	914	991	500	400	705	650	608	-	4	-	44	20-34	590	840
	600	1067	1143	600	500	840	770	718	-	5	-	48	20-41	700	1050
	700	1245	1346	700	600	910	840	788	-	5	-	50	24-41	780	1150
2.5	25	165	165	25	-	115	85	65	-	2	-	16	4-14	-	75
	32	180	178	32	-	135	100	78	-	2	-	18	4-18	-	85
	40	190	190	40	-	145	110	85	-	3	-	18	4-18	-	95
	50	216	216	50	-	160	125	100	-	3	-	20	4-18	-	107
	65	241	241	65	-	180	145	120	-	3	-	22	8-18	-	142
	80	283	283	80	65	195	160	135	-	3	-	22	8-18	-	152
	100	305	305	100	80	230	190	160	-	3	-	24	8-23	-	178
	125	381	381	125	100	270	220	188	-	3	-	28	8-25	-	252
	150	403	457	150	125	300	250	218	-	3	-	30	8-25	-	272
	200	502	521	200	150	360	310	278	-	3	-	34	12-25	-	398
	250	568	559	250	200	425	370	332	-	3	-	36	12-25	335	495
	300	648	635	300	250	485	430	390	-	4	-	40	12-30	385	580
	350	762	762	350	300	550	490	448	-	4	-	44	16-34	430	625
	400	838	838	400	350	610	550	515	-	4	-	48	16-34	470	720
	450	914	914	450	350	660	600	550	-	4	-	50	20-34	-	770
	500	991	991	500	400	730	660	610	-	4	-	52	20-41	590	840
	600	1143	1143	600	500	840	770	718	-	5	-	56	20-41	700	1050
	700	1346	1346	700	600	955	875	815	-	5	-	60	24-48	780	1150
4.0	25	165	165	25	-	115	85	65	58	2	4	16	4-14	-	75
	32	178	178	32	-	135	100	78	66	2	4	18	4-18	-	85
	40	190	190	40	-	145	110	85	76	3	4	18	4-18	-	95
	50	216	216	50	-	160	125	100	88	3	4	20	4-18	-	107
	65	241	241	65	-	180	145	120	110	3	4	22	8-18	-	142
	80	283	283	80	65	195	160	135	121	3	4	22	8-18	-	152
	100	305	305	100	80	230	190	160	150	3	4.5	24	8-23	-	178
	125	381	381	125	100	270	220	188	176	3	4.5	28	8-25	-	252
	150	403	457	150	125	300	250	218	204	3	4.5	30	8-25	-	272
	200	502	521	200	150	375	320	282	260	3	4.5	38	12-30	-	398
	250	568	559	250	200	445	385	345	313	3	4.5	42	12-34	283	495
	300	648	635	300	250	510	450	408	364	4	4.5	46	16-34	380	580
	350	762	762	350	300	570	510	465	422	4	4	52	16-34	425	625
	400	838	838	400	350	655	585	535	474	4	5	58	16-41	492	720
	450	914	914	450	350	680	610	560	524	4	5	60	20-41	-	-
	500	991	991	500	400	755	670	612	576	4	5	62	20-48	555	840
	600	1143	1143	600	500	890	795	730	678	5	6	62	20-54	675	1050
	700	1346	1346	700	600	995	900	835	768	5	6	68	24-54	850	1150
