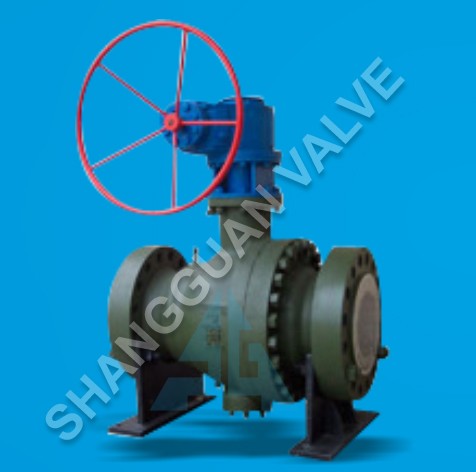

Q347H硬密封固定球阀

硬密封球阀金属阀座的设计：
本公司生产硬密封球阀的球体表面采用先进的喷涂技术，通过对各种不同工况条件的处理，最高硬度可达HRC78。阀座密封面的处理，最高硬度可达HRC72。球体和阀座进行配对研磨，球阀整个密封面的所有密封区域均经过精密研磨。适合于高温高压的水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质，以及带颗粒的介质。金属密封球阀有浮动球和固定球两种结构
金属阀座环与球面接触，通过作用在阀座环上均匀的弹簧负荷使阀座环与球面形成密封。同时，由于弹簧负荷的作用使辅助密封膨胀，实现阀体与阀座之间的密封.弹簧的载荷足以提供阀座与球体间可靠密封,特别是在低压条件下。根据用户需要,可以在阀座密封面与球体之间设计有密封脂注入系统.

耐火设计：
阀门的耐火设计符合API 6FA或API 607标准,耐火试验规范相当于ISO 10497,这类阀门目前被广泛应用于造纸、原油、天燃气、石化以及各类含有颗粒、易磨损、易冲蚀、易引起火灾的相关工业。

执行标准：美标阀门、国标阀门执行标准

	执行标准
	美标	国标
阀门设计	API6D ASME16.34	GB12237
阀门-压力温度等级	ASME B16.34	GB12234
结构长度	ASME B16.10	GB12221
连接法兰	ASME B16.34 ASME B16.47a	GB9113 JB79
对焊端	ASME B16.25	GB12224
检验和试验	API6D API598	GB/T13927

硬密封球阀对于不同工况条件的应用：

结构形式	制造范围	温度范围	辅助密封	密封面材料	适用流体
浮动球阀	ASME Class 150～300Lb 1″～8″ 双流向 ASME Class 60～1500Lb 1″～4″ 单流向	-29～250℃	改性PTFE对莅聚苯	球体、碳化钨	纸浆、含固体颗粒的流体
				阀座：STL-12
				球体：镀硬铬
				阀座：STL-6
		-29～450℃	柔性石墨	球体:碳化钨	高温、高腐蚀、高压含固体颗粒的流体
				阀座：STL-12
				球体：镀镍铬碳化铬
				阀座：STL-6
		-29～760℃	阀座与本体焊接（双偏心、单流向）	球体：镀镍铬碳化铬	450℃以上的高温、高频高压流体
				阀座：镀镍铬碳化铬
固定球阀	ASME Class 60～1500Lb 4″～28″ (双流向) (单流向)	-29～150℃	增强PTFE氟橡胶“O”圈	球体:碳化钨	纸浆、含固体颗粒的流体
				阀座：STL-12
				球体：镀硬铬
				阀座：STL-6
		-29～450℃	柔性石墨金属片	球体:碳化钨	高温、高腐蚀、高压含固体颗粒的流体
				阀座：STL-12
				球体：镀镍铬碳化铬
				阀座：STL-6
		-29～760℃	阀座与本体焊接（双偏心、单流向）	球体:镍铬碳化铬	450℃以上的高温、

手动球阀外形尺寸：

DN	PN16(1.6MPa)			PN25(2.5MPa)			备注
DN	L	H1	H2	L	H1	H2	浮动球
15	130	—	59	130	—	59
20	130	—	63	150	—	63
25	140	—	75	160	—	75
32	165	—	85	180	—	85
40	165	—	95	200	—	95
50	203	—	107	230	—	107	固定球浮动球
65	222	—	142	290	—	142
80	241	—	152	310	—	152
100	305	—	178	350	—	178
125	356	—	252	381	—	252
150	394	—	272	403	—	272
200	457	—	342	502	—	342
200	457	—	398	502	—	398	固定球
250	533	335	495	568	335	495
300	610	385	580	648	385	580
350	686	430	625	762	430	625
400	762	470	720	838	470	720
500	914	590	840	991	590	840
600	1067	700	1050	1143	700	1050
700	1245	780	1150	1346	780	1150

DN	PN40(4.0MPa)			PN64(6.4MPa)			备注
DN	L	H1	H2	L	H1	H2	浮动球
15	130	—	59	165	—	59
20	150	—	63	190	—	63
25	160	—	75	216	—	75
32	180	—	85	229	—	85
40	200	—	95	241	—	95
50	230	—	107	292	—	107	固定球浮动球
65	290	—	142	330	—	142
80	310	—	152	356	—	152
100	350	—	178	432	—	178
125	381	—	252	508	—	252
150	403	—	272	559	—	272
200	502	—	342	660	—	398
250	568	335	495	787	335	445
300	648	385	580	838	385	515
350	762	430	625	889	430	550
400	838	470	720	991	470	615
500	991	590	840	1194	590	810
600	1143	700	1050	1397	700	845
700	1346	780	1150	1700	780	1089

DN	Class 150			Class 300			备注
DN	L	H1	H2	L	H1	H2	浮动球
1/2″	108	—	59	140	—	59
3/4″	117	—	63	152	—	63
1″	127	—	75	165	—	75
11/2″	165	—	85	190	—	95
2″	178	—	95	216	—	107&, lt;, /P>	固定球浮动球
21/2″	190	—	107	241	—	142
3″	203	—	142	283	—	152
4″	229	—	152	305	—	178
5″	356	—	178	381	—	252
6″	394	—	252	403	—	272
8″	457	—	272	502	—	342
8″	457	—	342	502	—	398	固定球
10″	533	335	495	568	335	495
12″	610	385	580	648	385	580
14″	686	430	625	762	430	625
16″	762	470	720	838	470	720
20″	914	590	840	991	590	840
24″	1067	700	1050	1143	700	1050
28″	1245	780	1150	1346	780	1150

DN	Class 400			Class 600			备注
DN	L	H1	H2	L	H1	H2	浮动球
1/2″	165	—	59	165	—	59
3/4″	190	—	63	190	—	63
1″	216	—	75	216	—	75
11/2″	241	—	95	241	—	95
2″	292	—	107	292	—	107	固定球浮动球
4″	406	—	178	432	—	178
6″	495	250	300	559	250	300
8″	597	294	374	660	294	374
10″	673	370	445	787	370	445
12″	762	420	515	838	420	515
14″	826	460	550	889	460	550
16″	902	505	615	991	505	615
20″	1054	630	810	1194	630	810
24″	1232	685	845	1397	825	1010
28″	1397	860	1087	1549	970	1180
